При вертикальном движении лифтов стабильность электрических систем, управляющих и контролирующих эти детали, имеет такое же жизненно важное значение, как и мощность механических деталей. В лифте есть мини-датчики, которые проверяют, полностью ли закрыты двери, остановилась ли кабина на уровне этажа, и не вышла ли она за верхний или нижний пределы шахты. В отрасли совокупность этих механических и электрических элементов управления называется системами выключателей лифта или предохранительными выключателями.
Итак, что такое системы выключателей лифта, на которых технические специалисты уделяют наибольшее внимание в процессах монтажа и технического обслуживания, для чего они нужны, и какова их точная роль в знаменитой цепи безопасности лифта? Давайте рассмотрим эту тему с техническими подробностями.
Что такое системы выключателей лифта?

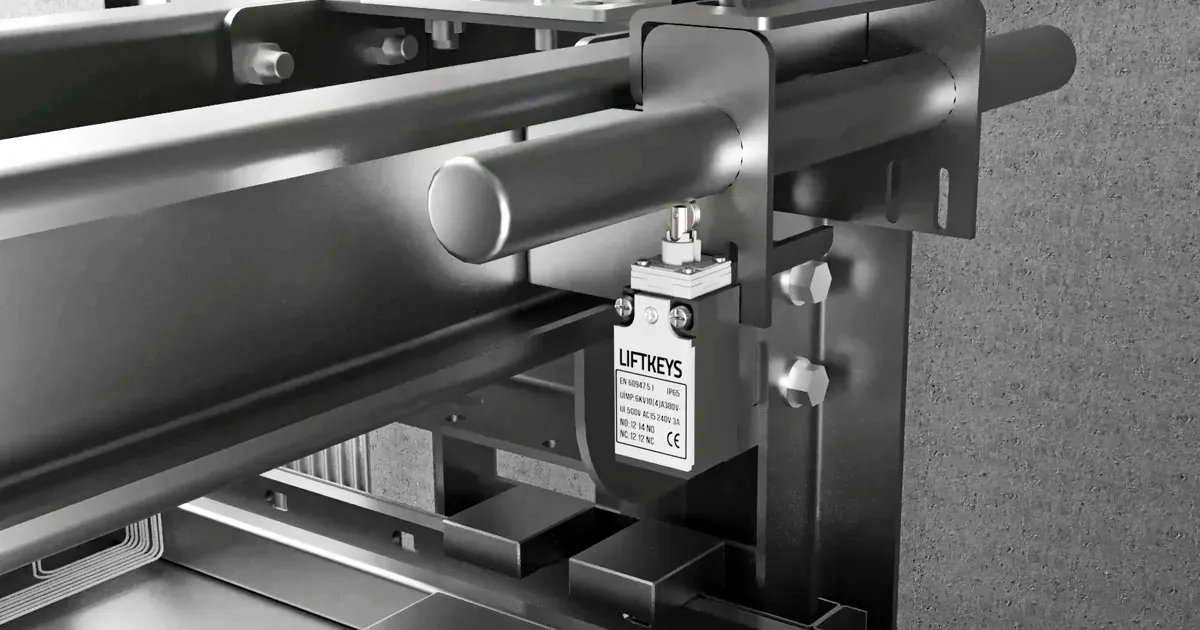

В самом простом определении системы выключателей лифта — это электрические коммутационные элементы, которые физически или магнитно определяют положение кабины, ограничения скорости, состояние дверей и механизмы безопасности шахты, и мгновенно передают собранные данные на главную панель управления.
Выключатели лифта сильно отличаются от обычных электрических выключателей. Эти устройства должны иметь высокий ресурс переключений, пыле- и влагозащищенную конструкцию корпуса и, самое главное, механизмы "принудительного размыкания" (forced opening). Кратковременное заедание выключателя или его неспособность послать сигнал может привести к уязвимости в системе безопасности всего лифта.
Цепь безопасности (контур безопасности) и роль выключателей
Одним из самых священных понятий в лифтостроении является цепь безопасности. Эта цепь, известная на панели управления под кодами 120, 130, 140, на самом деле представляет собой огромную цепь безопасности, состоящую из десятков последовательно соединенных выключателей и контакторов.
Процесс полностью основан на контуре тока:
- Все выключатели, образующие цепь, должны находиться в положении "ЗАКРЫТО" (то есть пропускать ток).
- Например, если лифт собирается прийти в движение, а аварийный выключатель на двери кабины обнаруживает, что дверь не закрыта полностью, цепь разрывается (ток отключается).
- Если хотя бы одно звено в цепи безопасности разорвется (отключение тока), главная панель управления мгновенно отключит питание двигателя лифта, задействует тормоза и переведет лифт в режим абсолютно безопасной остановки.
Какие критические задачи выполняют системы выключателей?
Системы выключателей и контакторов внутри лифта выполняют следующие жизненно важные функции для безупречной работы кабины:

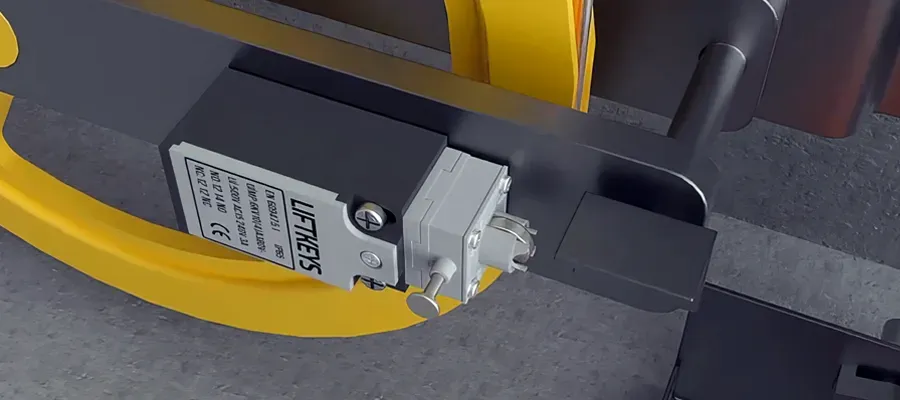

- Ограничение пределов (Контроль лимитов): Чтобы предотвратить удар кабины о потолок или дно шахты, концевые выключатели, установленные в самой верхней и самой нижней точках, полностью блокируют двигатель в тот момент, когда кабина пересекает границу.
- Контроль скорости и ослабления каната: Выключатели на ограничителе скорости и в точках крепления канатов помогают задействовать ловители (парашютные тормоза), разрывая цепь безопасности в случае механической проблемы или превышения скорости.
Обязательное требование отсутствия ошибок в цепи безопасности: решения для выключателей Liftkeys
Качество выключателей, используемых в лифтовых проектах и при периодическом техническом обслуживании, напрямую определяет затраты на простой системы и безопасность пассажиров. Некачественные, быстро окисляющиеся выключатели или выключатели с коротким механическим сроком службы приводят к постоянному прерыванию цепи безопасности, то есть к внезапным поломкам лифта.
Как B2B платформа компонентов для лифтов Liftkeys, мы предлагаем решения высокого промышленного качества, чтобы ваша цепь безопасности никогда не разрывалась. Чтобы ознакомиться с нашим современным ассортиментом продукции, который полностью адаптирован к пыльным и влажным условиям шахты, имеет защиту от высоких токов и международные сертификаты безопасности, вы можете посетить нашу страницу Liftkeys Switch Systems и просмотреть наши технические каталоги.
Часто задаваемые вопросы (FAQ)
- Почему цепь безопасности лифта постоянно прерывается? Наиболее частой причиной прерывания цепи безопасности является окисление со временем штекерных выключателей дверей, заедание из-за пыли концевых выключателей на дне шахты или нарушение соосности выключателей из-за вибрации кабины. Во время технического обслуживания контактные точки этих выключателей необходимо проверять одну за другой.
- Являются ли неисправности выключателей причиной появления красной бирки (запрета на эксплуатацию) при проверках? Да, безусловно. Шунтирование (установка перемычки) или неправильная работа любого выключателя в цепи безопасности считается самым серьезным дефектом (красная бирка) при периодических проверках, и лифт немедленно опечатывается.
