Während sich Aufzüge vertikal bewegen, ist die Stabilität der elektrischen Systeme, die diese Teile verwalten und steuern, ebenso wichtig wie die Kraft der mechanischen Teile. Ein Aufzug verfügt über Minisensoren, die überprüfen, ob die Türen vollständig geschlossen sind, ob die Kabine bündig auf der Etage hält oder ob sie die obere oder untere Grenze des Schachts überschreitet. In der Branche wird die Gesamtheit dieser mechanischen und elektrischen Steuerelemente als Aufzugschaltersysteme oder Sicherheitsschalter bezeichnet.
Aber was genau sind die Aufzugschaltersysteme, auf die sich technische Teams bei Installations- und Wartungsprozessen am meisten konzentrieren, wozu dienen sie und welche Rolle spielen sie im berühmten Sicherheitskreis (Sicherheitskette) des Aufzugs? Lassen Sie uns das Thema mit seinen technischen Details untersuchen.

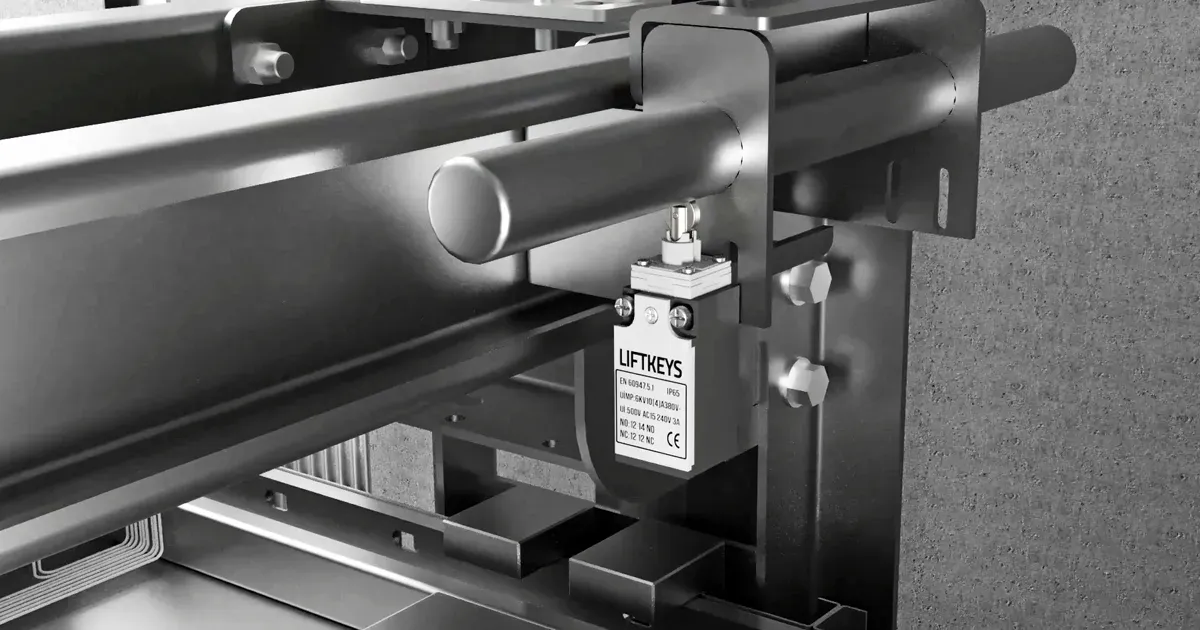

Was sind Aufzugschaltersysteme?
In der einfachsten Definition sind Aufzugschaltersysteme elektrische Schaltelemente, die die Position der Kabine, Geschwindigkeitsbegrenzungen, den Status der Türen und die Schachtsicherheitsmechanismen physisch oder magnetisch erfassen und die gesammelten Daten sofort an die Hauptsteuertafel übertragen.
Aufzugschalter unterscheiden sich stark von gewöhnlichen elektrischen Schaltern. Diese Geräte müssen eine hohe Schaltlebensdauer, staub- und feuchtigkeitsbeständige Gehäusestrukturen und vor allem „Zwangsöffnungs“-Mechanismen (forced opening) aufweisen. Ein kurzes Hängenbleiben oder das Ausbleiben eines Signals von einem Schalter kann dazu führen, dass der gesamte Aufzug eine Sicherheitslücke aufweist.
Sicherheitskreis (Sicherheitskette) und die Rolle der Schalter
Eines der heiligsten Konzepte in der Aufzugstechnik ist der Sicherheitskreis. Dieser Kreis, der durch Codes wie 120, 130, 140 auf dem Panel bekannt ist, ist eigentlich eine riesige Sicherheitskette, die aus Dutzenden von in Reihe geschalteten Schaltern und Schützen besteht.
Der Prozess basiert vollständig auf einem Stromkreislauf:
- Alle Schalter, aus denen die Kette besteht, müssen sich in der Position „GESCHLOSSEN“ (d. h. stromführend) befinden.
- Wenn der Aufzug beispielsweise gerade losfahren will und der Sicherheitsschalter an der Kabinentür erkennt, dass die Tür nicht vollständig geschlossen ist, wird die Kette unterbrochen (der Strom wird abgeschaltet).
- Bricht auch nur ein einziges Glied in der Sicherheitskette (Stromunterbrechung), unterbricht die Hauptsteuertafel sofort die Stromzufuhr zum Aufzugsmotor, schließt die Bremsen und versetzt den Aufzug in einen absolut sicheren Stoppmodus.
Welche kritischen Aufgaben übernehmen Schaltersysteme?
Die Schalter und Schaltsysteme im Aufzug erfüllen die folgenden lebenswichtigen Funktionen für den einwandfreien Betrieb der Kabine:

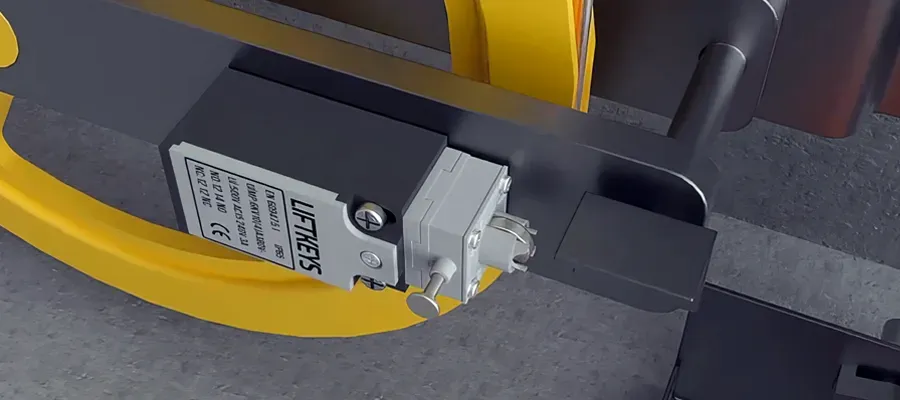

- Begrenzungssteuerung (Limit-Kontrolle): Um zu verhindern, dass die Kabine gegen die Schachtdecke oder den Schachtboden prallt, blockieren die am höchsten und tiefsten Punkt angebrachten Endschalter (Limit Switches) den Motor in dem Moment vollständig, in dem die Kabine die Grenze überschreitet.
- Geschwindigkeits- und Schlaffseilkontrolle: Schalter am Geschwindigkeitsbegrenzer und an den Seilendpunkten unterbrechen bei einem mechanischen Problem oder übermäßiger Beschleunigung den Sicherheitskreis und tragen so zur Auslösung der Fangvorrichtung bei.
Null-Fehler-Pflicht in der Sicherheitskette: Liftkeys-Schalterlösungen
Die Qualität der bei Aufzugsprojekten und der regelmäßigen Wartung verwendeten Schalter bestimmt direkt die Ausfallkosten des Systems und die Sicherheit der Fahrgäste. Schalter von schlechter Qualität, die schnell oxidieren oder eine kurze mechanische Lebensdauer haben, führen dazu, dass der Sicherheitskreis ständig unterbrochen wird, was bedeutet, dass der Aufzug plötzlich ausfällt.
Als B2B-Plattform für Aufzugskomponenten, Liftkeys, bieten wir Lösungen in hoher Industriequalität, damit Ihre Sicherheitskette niemals reißt. Um unsere moderne Produktgruppe zu entdecken, die sich perfekt an staubige und feuchte Schachtbedingungen anpasst, über einen Hochstromschutz verfügt und internationale Sicherheitszertifikate besitzt, können Sie unsere Seite Liftkeys Switch Systems besuchen und unsere technischen Kataloge durchsehen.
Häufig gestellte Fragen (FAQ)
- Warum wird der Sicherheitskreis des Aufzugs ständig unterbrochen? Der häufigste Grund für die Unterbrechung des Sicherheitskreises ist die Oxidation der Tür-Stecker-Buchsen-Schalter im Laufe der Zeit, das Hängenbleiben der Endschalter am Schachtboden durch Einstauben oder die Fehlausrichtung der Schalter aufgrund von Kabinenvibrationen. Bei der Wartung müssen die Kontaktstellen dieser Schalter einzeln überprüft werden.
- Sind Schalterausfälle ein Grund für ein rotes Etikett bei Inspektionen? Ja, absolut. Die Überbrückung (Bypass) oder Fehlfunktion eines Schalters im Sicherheitskreis gilt als schwerwiegendster Mangel (rotes Etikett) bei regelmäßigen Inspektionen, und der Aufzug wird sofort stillgelegt.
