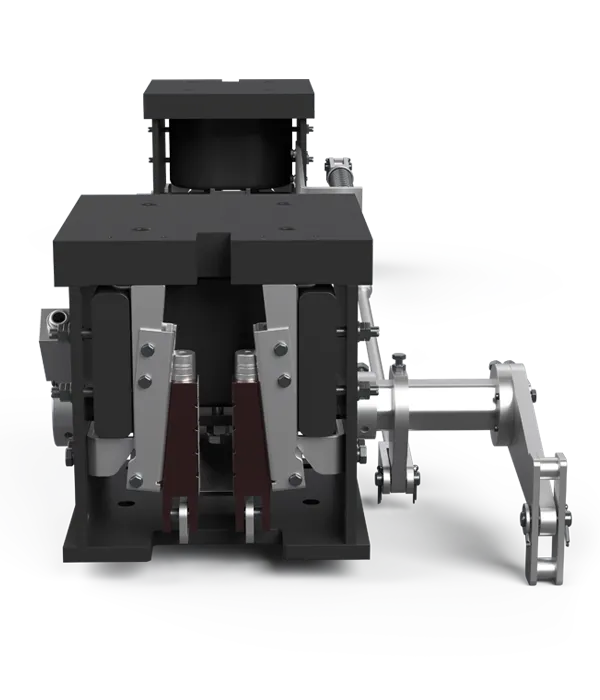

LKS F1 17 & F1 18 Ağır Hizmet Yük Freni

LKS F1 17 ve LKS F1 18 Serisi –
Tek Yönlü Kademeli Güvenlik Tertibatı

Özellikle yüksek taşıma kapasitesine sahip yük asansörleri için geliştirilmiş, karmaşık güvenlik tertibatı sistemlerine ihtiyaç duymadan P+Q 12.500 kg (F1 18) ve 20.000 kg'a (F1 17) kadar kompakt, güçlü ve güvenilir tek yönlü kademeli çözüm.

Maksimum Kapasite 12.500 kg (18) | 20.000 kg (17)

Beyan Hızı 1,6 m/s'ye Kadar

Gövde Yapısı Isıl İşlem Yay Çeliği

Çalışma Boşluğu K + 7 mm Tolerans

Yük Freni Seçim Sihirbazı Mühendislik Raporu

LKS F1 17 ve LKS F1 18 Serisi – Tek Yönlü Kademeli Güvenlik Tertibatı

EN 81-20 & EN 81-50

LKS F1 17 ve LKS F1 18 Serisi Tek Yönlü Kademeli Güvenlik Tertibatları, özellikle yüksek taşıma kapasitesine sahip yük asansörleri için geliştirilmiştir.

Artık yüksek kapasiteli yük asansörlerinde karmaşık güvenlik tertibatı sistemlerine ihtiyaç duymadan, LKS F1 17 ve LKS F1 18 Serisi ile kompakt, güçlü ve güvenilir bir çözüm sunulmaktadır.

LKS F1 18 Serisi

P+Q 12.500 kg Kapasite

LKS F1 18, maksimum P+Q 12.500 kg toplam yük ve 1,6 m/s beyan hızına kadar olan uygulamalarda kullanılabilmektedir.

LKS F1 17 Serisi

P+Q 20.000 kg Kapasite

LKS F1 17 ise P+Q 20.000 kg'a kadar toplam yük kapasitesi ve 1,6 m/s'ye kadar beyan hızı ile özellikle yüksek kapasiteli yük asansörü uygulamaları için geliştirilmiştir.

Isıl İşlem Yay Çeliği & Aşınma Direnci

Ürünlerde kullanılan özel ısıl işlem görmüş yay çeliği destekli yapı, yüksek yükler altında mekanizmaya güçlü ve dayanıklı bir altyapı sağlamaktadır. Güvenlik tertibatının kavrama ve durdurma yüzeyleri özel ısıl işlemden geçirilmiştir. Bu işlem sayesinde çalışma yüzeylerinde yüksek aşınma direnci ve uzun servis ömrü hedeflenmiştir.

Çift Yönlü Dengeli Kavrama Yapısı

Çift yönlü kavrama yapısı, frenleme kuvvetinin kılavuz ray üzerinde dengeli şekilde dağıtılmasını sağlar. Bu sayede sistem, yüksek yükleri kontrollü şekilde durdururken kılavuz ray ve kabin karkası üzerindeki zorlanmayı minimum seviyede tutacak şekilde çalışır. Böylece yüksek taşıma kapasitelerinde dahi güvenli ve dengeli bir frenleme performansı sağlanır.

Çelik Miller & Bütünleşik Güç Aktarımı

Mekanizmanın düzgün ve düşük sürtünmeyle hareket etmesini sağlamak amacıyla sistem içerisinde çelik miller kullanılmıştır. Kuvvet kolu ve güç aktarım mekanizması ürünle bütünleşik olarak tasarlanmıştır. Özellikle yüksek tonajlı uygulamalarda bu yapı, güvenlik tertibatının devreye alınması için gerekli hareket ve kuvvetin mekanizmaya daha etkin şekilde aktarılmasını sağlayarak hız regülatörünün mekanizmayı tetiklemesini kolaylaştırır.

K + 7 mm Çalışma Boşluğu & İzlenebilirlik

Sistem, K (kılavuz ray başlığı genişliği) + 7 mm çalışma boşluğu esas alınarak tasarlanmıştır. Bu çalışma aralığı, montaj sırasında mekanizmanın kılavuz raya göre hassas şekilde konumlandırılmasına ve gerekli ayarların yapılmasına imkân sağlar. Her ürün, üretim ve kalite takibinin sağlanması amacıyla seri numarası ile izlenebilir şekilde imal edilmektedir.

AĞIR HİZMET GÜVENLİK STANDARDI

Liftkeys: 20.000 kg'a varan taşıma kapasitesi, çift taraflı kavrama ve yüksek yük güvenliği.

Kompakt, Güçlü ve Yüksek Yük Kapasiteli Endüstriyel Asansör Çözümleri

LKS F1 17 & LKS F1 18 Yük Freni Seçim Sihirbazı

272 adet sertifikalı ağır hizmet kombinasyonu arasından asansör parametrelerinize özel ürün kodunu anında belirleyin.

EN 81-20/50

1. Toplam Yük (P+Q Kütlesi) 6.000 kg - 20.000 kg aralığı

2. Asansör Beyan Hızı Maks. 1,6 m/s

3. Kılavuz Ray

4. Ray Yağlama

5. Bütünleşik Mekanik Donanım Entegre kol & modüler sehpa

Hesaplanan Ürün Kodu LKS F1 18A (6.000 – 12.500 kg)

LKS.F1.18A.28.2.3.11.2.1

Kapasite Aralığı 7.000 – 7.500 kg

Beyan Hızı 1.0 m/s

Kılavuz Ray 16 mm

Bütünleşik Kol / Sehpa KK6 / S2-A

LKS F1 18 Ağır Hizmet Kalibrasyonu: Seçtiğiniz aralık için bütünleşik güç aktarım kolu ve ray pabuçları fabrikada kalibre edilir.

Bu Yük Freni İçin Teklif İste

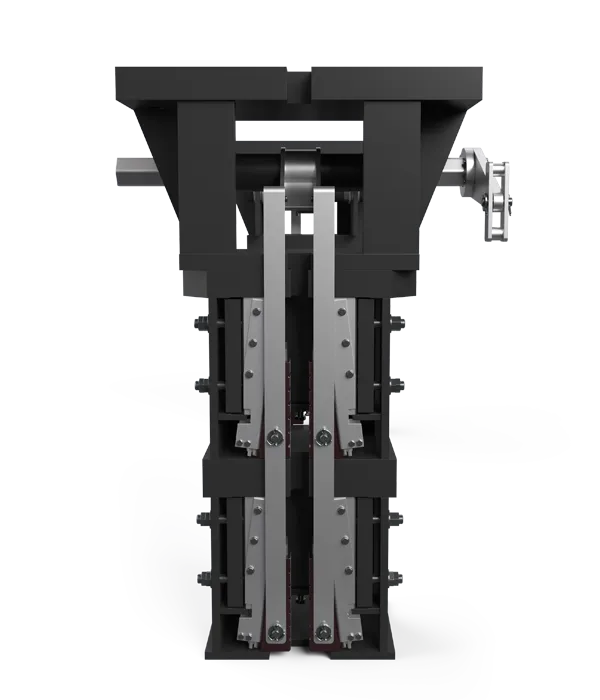

LKS F1 17 & 18 Montaj Toleransı ve Boyutlandırma

Teknik Çizimi Büyüt

K + 7 mm Çalışma Boşluğu ve Yüksek Tonaj Güvenliği

LKS F1 17 ve LKS F1 18 Serisi, ağır hizmet yük asansörlerinde montaj ve bakım teknisyenlerinin mekanizmayı kılavuz raya göre dakikalar içinde milimetrik hassasiyetle konumlandırmasını sağlayan optimize edilmiş montaj toleransına sahiptir.

K + 7 mm

Kılavuz Ray Başlığı Çalışma Boşluğu

Kılavuz ray başlığı genişliği K'ya eklenen 7 mm çalışma aralığı, montaj sırasında mekanizmanın kılavuz raya göre hassas şekilde konumlandırılmasına ve gerekli ayarların yapılmasına imkân sağlar.

Çift Yönlü Simetrik Kavrama

Yüksek tonajlı kabin karkası ve kılavuz raylar üzerindeki gerilmeyi minimize ederek frenleme kuvvetini ray boyunca eşit dağıtır.

Lazer Markalama & Tekil Seri No

Üretim ve kalite takibinin sağlanması amacıyla her ürün seri numarası ile izlenebilir şekilde imal edilmektedir.

LIFTKEYS GÜVENLİK FRENİ SERİLERİ

Kademeli Asansör Güvenlik Tertibatı Karşılaştırma Matrisi

Projenizin P+Q toplam kütlesi, beyan hızı ve kılavuz ray parametrelerine en uygun sertifikalı güvenlik tertibatını teknik tablodan inceleyin.

Teknik Özellik / Model	LKS F1 06B	LKS F1 06A	LKS F1 18 (Ağır Yük)	LKS F1 17 (Ağır Yük)
Maks. Kapasite (P+Q)	2.600 kg	5.500 kg	12.500 kg	20.000 kg
Maks. Beyan Hızı	1,75 m/s	2,50 m/s	1,60 m/s	1,60 m/s
Gövde Yapısı	Sıcak Dövme Monoblok Çelik	Sıcak Dövme Monoblok Çelik	Özel Isıl İşlemli Yay Çeliği	Özel Isıl İşlemli Yay Çeliği
Ray Kavrama Tipi	Tek Yönlü Kademeli	Tek Yönlü Kademeli	Çift Taraflı Kademeli	Çift Taraflı Kademeli
Kılavuz Ray Kalınlıkları	9, 10, 16 mm	9, 10, 16 mm	16, 19 mm	16, 19, 28.6 mm
Montaj & Durdurma Boşluğu	4,5 mm / 2,5 mm	4,5 mm / 2,5 mm	K + 7 mm	K + 7 mm
Standart & Sertifikasyon	EN 81-20 & EN 81-50	EN 81-20 & EN 81-50	EN 81-20 & EN 81-50	EN 81-20 & EN 81-50
Model Detayı	LKS F1 06B İncele →	LKS F1 06A İncele →	Şu Anda İncelemektesiniz

MÜHENDİSLİK & TEKNİK REHBER

LKS F1 17 & 18 Ağır Yük Freni Sıkça Sorulan Sorular

Yüksek tonajlı yük asansörleri, çift yönlü frenleme, bütünleşik kuvvet kolu ve montaj toleransları hakkında teknik detaylar.

LKS F1 17 ve LKS F1 18 modelleri arasındaki kapasite farkları nelerdir?

LKS F1 18, maksimum P+Q 12.500 kg toplam yük ve 1,6 m/s beyan hızına kadar olan uygulamalarda kullanılabilmektedir. LKS F1 17 ise P+Q 20.000 kg’a kadar toplam yük kapasitesi ve 1,6 m/s’ye kadar beyan hızı ile özellikle yüksek kapasiteli yük asansörü uygulamaları için geliştirilmiştir.

Kuvvet kolu ve güç aktarım mekanizması ürünle bütünleşik olarak tasarlanmıştır. Özellikle yüksek tonajlı uygulamalarda bu yapı, güvenlik tertibatının devreye alınması için gerekli hareket ve kuvvetin mekanizmaya daha etkin şekilde aktarılmasını sağlayarak hız regülatörünün mekanizmayı tetiklemesini kolaylaştırır.

Ürünlerde kullanılan özel ısıl işlem görmüş yay çeliği destekli yapı, yüksek yükler altında mekanizmaya gerekli esnekliği sağlarken ani yük boşalmalarında deformasyonu önler ve her tetiklemede kararlı fren kuvvetini korur.

LKS F1 17 ve 18 serisi, şantiye montajından önce projenin net P+Q toplam kütlesi, beyan hızı ve ray yağlama koşullarına (DRY / OIL) göre Liftkeys üretim tesislerinde dinamik test kulelerinde kalibre edilir ve sertifikalandırılır.
