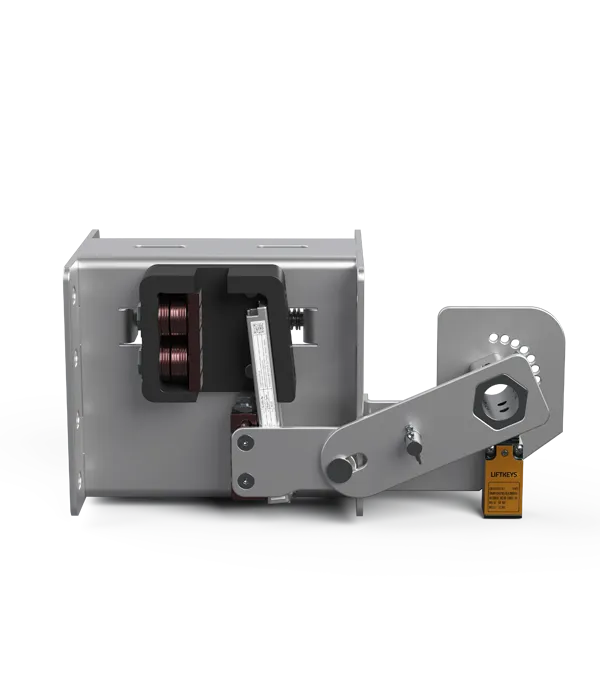

LKS F1 06B Kademeli Güvenlik Tertibatı

LKS F1 06B Serisi –
Tek Yönlü Kademeli Güvenlik Tertibatı

Asansörlerde kabin ve karşı ağırlığın güvenli şekilde durdurulması amacıyla geliştirilmiş, maksimum kapasite P+Q 2600 kg toplam yük ve 1,75 m/s beyan hızına kadar yüksek mekanik dayanımlı sıcak dövme çelik gövdeli kademeli güvenlik tertibatı.

Maksimum Kapasite P+Q 2.600 kg

Beyan Hızı 1,75 m/s'ye Kadar

Gövde Yapısı Sıcak Dövme Çelik

Durdurma / Kavrama 4,5 mm / 2,5 mm

06B Fren Seçim Sihirbazı Mühendislik Raporu

LKS F1 06B Serisi – Tek Yönlü Kademeli Güvenlik Tertibatı

EN 81-20 & EN 81-50

LKS F1 06B Serisi Tek Yönlü Kademeli Güvenlik Tertibatı, asansörlerde kabin ve karşı ağırlığın güvenli şekilde durdurulması amacıyla geliştirilmiştir, maksimum kapasite P+Q 2600 kg toplam yük ve 1,75 m/s beyan hızına kadar değerlerinde kullanılabilmektedir.

Ürünlerde kullanılan sıcak dövme gövde, standart çelik konstrüksiyonlara kıyasla yüksek mekanik dayanım sağlayacak şekilde tasarlanmıştır. Sıcak dövme üretim yöntemi sayesinde gövdenin yük taşıma ve darbe dayanımı artırılmıştır.

Özel Isıl İşlem Durdurma Yüzeyleri & Çelik Miller

Güvenlik tertibatının kavrama ve durdurma yüzeyleri özel ısıl işlemden geçirilmiştir. Mekanizmanın düzgün ve düşük sürtünmeyle hareket etmesini sağlamak amacıyla sistem içerisinde çelik miller kullanılmıştır.

Ayarlanabilir Geri Toplama Yayı Tasarımı

Ayrıca geri toplama yayı, farklı kat yükseklikleri ve çalışma koşullarına uygun şekilde yay sertliği ayarlanabilecek bir tasarıma sahiptir.

4,5 mm Durdurma Boşluğu & 2,5 mm Kavrama

4,5 mm durdurma boşluğu ve 2,5 mm kavrama yüzeyi sayesinde montaj ve saha ayarlarının hassas ve kolay şekilde yapılmasına olanak sağlanmaktadır.

200 kg Kademeli Ayar & %100 İzlenebilirlik

Son aşamada güvenlik tertibatının ayarı, P+Q toplam kütlesi ve asansör nominal hızına göre özel olarak yapılmaktadır. Ürün ayarları, 200 kg'lık yük kademeleri dikkate alınarak kabin ağırlığı ve çalışma koşullarına uygun şekilde belirlenmektedir. Her ürün, üretim ve kalite takibinin sağlanması amacıyla seri numarası ile izlenebilir şekilde imal edilmektedir.

LIFTKEYS MÜHENDİSLİK VİZYONU

Liftkeys: yüksek dayanım, hassas ayar ve güvenilir kademeli durdurma performansı.

EN 81-20 / EN 81-50 Uluslararası Asansör Güvenlik Standartlarıyla Tam Uyumlu

LKS F1 06B Asansör Fren Seçim Sihirbazı

1.728 adet sertifikalı sıcak dövme çelik kombinasyonu arasından asansör parametrelerinize özel ürün kodunu anında belirleyin.

EN 81-20/50

1. Toplam Yük (P+Q Kütlesi) 800 kg - 2.600 kg (200 kg Kademeli)

2. Asansör Beyan Hızı Maks. 1,75 m/s

3. Kılavuz Ray (K)

4. Kuvvet Kolu

5. Sehpa Türü Farklı karkas tiplerine uyumlu sehpa opsiyonları

Hesaplanan Ürün Kodu LKS F1 06B (P+Q 2.600 kg)

LKS.F1.06B.7.5.3.3.1

Kapasite Aralığı 1.400 – 1.600 kg

Beyan Hızı 1.0 m/s

Kılavuz Ray 16 mm

Kuvvet Kolu / Sehpa KK3 / S0

LKS F1 06B Kalibrasyonu: Seçtiğiniz aralık için 200 kg kademeli sıcak dövme gövde ve durdurma pabuçları fabrikada kalibre edilir.

Bu Fren İçin Teklif İste

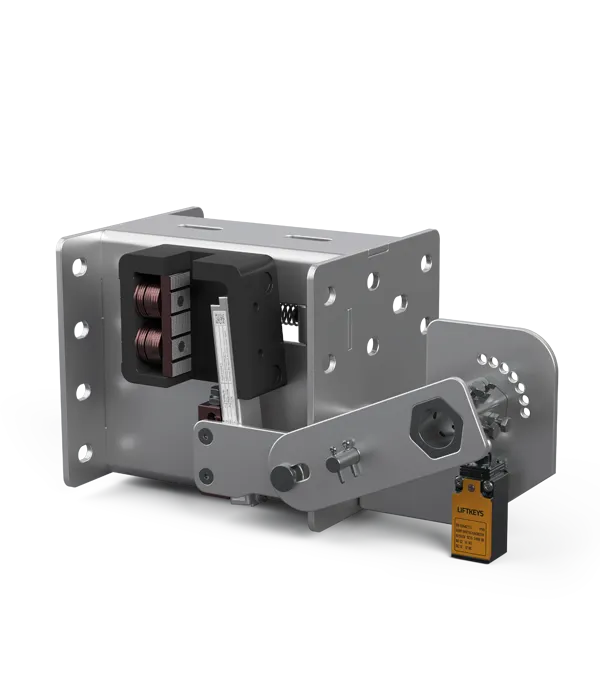

LKS F1 06B Durdurma ve Kavrama Yüzeyi Tolerans Çizimi

Teknik Çizimi Büyüt

4,5 mm Durdurma ve 2,5 mm Kavrama Yüzeyi Toleransı

4,5 mm durdurma boşluğu ve 2,5 mm kavrama yüzeyi sayesinde montaj ve saha ayarlarının hassas ve kolay şekilde yapılmasına olanak sağlanmaktadır.

4,5 mm

Hassas Durdurma Boşluğu

Normal seyir esnasında sürtünmeyi sıfırlarken acil tetikleme anında fren bloklarının rayı milisaniyeler içinde kavramasını garanti eder.

2,5 mm

Özel Isıl İşlemli Kavrama Yüzeyi

Ray yüzeyi ile temas eden 2,5 mm'lik özel sertleştirilmiş pabuç yüzeyi, aşınma direncini maksimum seviyeye çıkararak uzun servis ömrü sağlar.

Lazer Markalama & Tekil Seri No

Her ürün, üretim ve kalite takibinin sağlanması amacıyla seri numarası ile izlenebilir şekilde imal edilmektedir.

LIFTKEYS GÜVENLİK FRENİ SERİLERİ

Kademeli Asansör Güvenlik Tertibatı Karşılaştırma Matrisi

Projenizin P+Q toplam kütlesi, beyan hızı ve kılavuz ray parametrelerine en uygun sertifikalı güvenlik tertibatını teknik tablodan inceleyin.

Teknik Özellik / Model	LKS F1 06B	LKS F1 06A	LKS F1 18 (Ağır Yük)	LKS F1 17 (Ağır Yük)
Maks. Kapasite (P+Q)	2.600 kg	5.500 kg	12.500 kg	20.000 kg
Maks. Beyan Hızı	1,75 m/s	2,50 m/s	1,60 m/s	1,60 m/s
Gövde Yapısı	Sıcak Dövme Monoblok Çelik	Sıcak Dövme Monoblok Çelik	Özel Isıl İşlemli Yay Çeliği	Özel Isıl İşlemli Yay Çeliği
Ray Kavrama Tipi	Tek Yönlü Kademeli	Tek Yönlü Kademeli	Çift Taraflı Kademeli	Çift Taraflı Kademeli
Kılavuz Ray Kalınlıkları	9, 10, 16 mm	9, 10, 16 mm	16, 19 mm	16, 19, 28.6 mm
Montaj & Durdurma Boşluğu	4,5 mm / 2,5 mm	4,5 mm / 2,5 mm	K + 7 mm	K + 7 mm
Standart & Sertifikasyon	EN 81-20 & EN 81-50	EN 81-20 & EN 81-50	EN 81-20 & EN 81-50	EN 81-20 & EN 81-50
Model Detayı	Şu Anda İncelemektesiniz	LKS F1 06A İncele →	LKS F1 17 & 18 Ağır Yük Frenlerini İncele →

MÜHENDİSLİK & TEKNİK REHBER

LKS F1 06B Güvenlik Tertibatı Sıkça Sorulan Sorular

Asansör kademeli fren sistemleri, standartlar, montaj toleransları ve kalibrasyon hakkında merak edilen teknik detaylar.

LKS F1 06B güvenlik tertibatı hangi asansör tipleri ve kapasiteler için uygundur?

LKS F1 06B serisi, maksimum P+Q 2.600 kg toplam yük ve 1,75 m/s beyan hızına kadar olan konut, iş merkezi ve ticari yolcu asansörleri için EN 81-20 ve EN 81-50 standartlarına göre optimize edilmiştir.

LKS F1 06B, 2.600 kg P+Q yük ve 1,75 m/s hıza kadar kompakt boyutlarıyla standart yolcu asansörleri için geliştirilmiştir. LKS F1 06A ise 5.500 kg P+Q kütleye ve 2,5 m/s hıza kadar yüksek hızlı ve yoğun trafikli asansörleri hedefler. Her iki model de monoblok sıcak dövme çelik gövdeye sahiptir.

Geri toplama yayının sertliği, bina kat yüksekliğine ve çalışma koşullarına göre ayarlanabilir. Sistem içerisinde kullanılan yüksek dayanımlı çelik miller ise mekanizmanın düzgün ve düşük sürtünmeyle hareket etmesini sağlayarak pabuçların raya dengeli kilitlenmesini sağlar.

4,5 mm durdurma boşluğu ve 2,5 mm kavrama yüzeyi sayesinde montaj ve saha ayarlarının hassas ve kolay şekilde yapılmasına olanak sağlanmaktadır. Kılavuz ray yüzeyindeki ufak sapmalara karşı geniş ayar payı sunar.

Her ürün, üretim ve kalite takibinin sağlanması amacıyla seri numarası ile izlenebilir şekilde imal edilmektedir. Test parametreleri, çelik partisi ve yay kalibrasyon verileri kalite arşivimize kaydedilir ve periyodik muayenelerde doğrulanabilir.

Son aşamada güvenlik tertibatının ayarı, P+Q toplam kütlesi ve asansör nominal hızına göre özel olarak yapılmaktadır. Ürün ayarları, 200 kg’lık yük kademeleri dikkate alınarak kabin ağırlığı ve çalışma koşullarına uygun şekilde belirlenmektedir.
